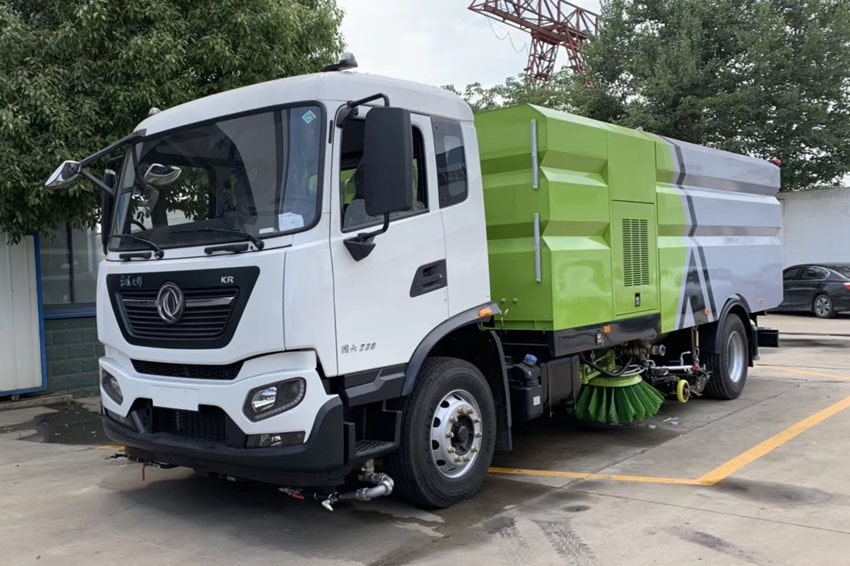

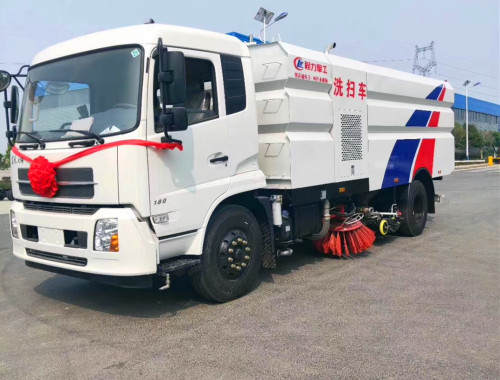

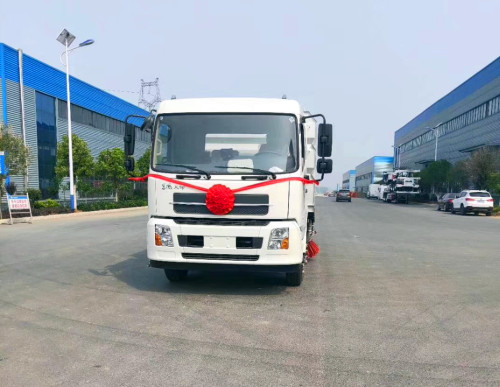

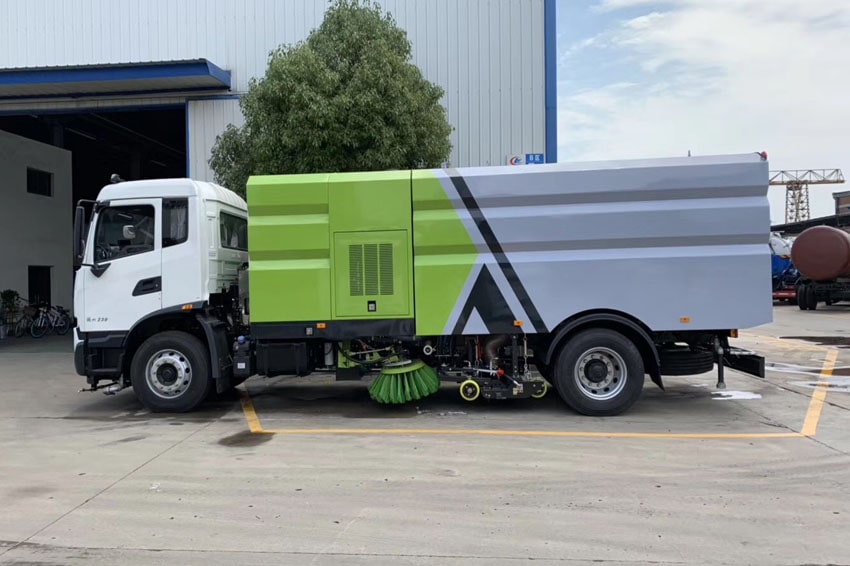

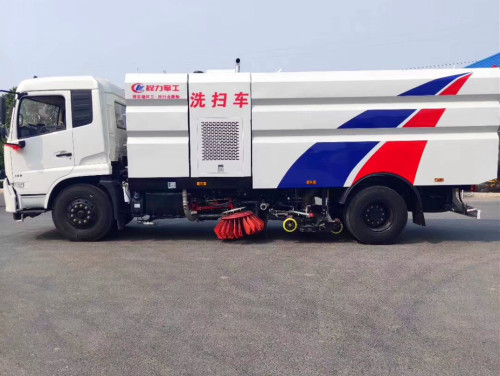

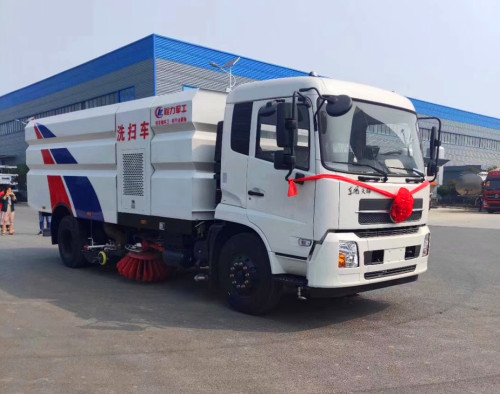

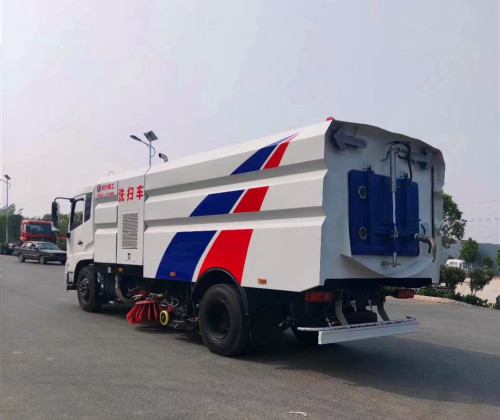

東風天錦洗掃車兼具掃路車-路面清洗的多功能清掃車廠家直銷
簡介：東風天錦洗掃車兼具掃路車-路面清洗的多功能清掃車廠家直銷
東風天錦洗掃車兼具掃路車-路面清洗的多功能清掃車廠家直銷
東風天錦洗掃車配置高，性能好，知名廠家生產制造，質量穩定，價格公道，該車兼具掃路車、灑水車、路面清洗車功能，一車多用，經濟實惠！還可選裝推雪鏟，霧炮機等，充分發揮車輛的利用率
、東風天錦洗掃車的參數配置

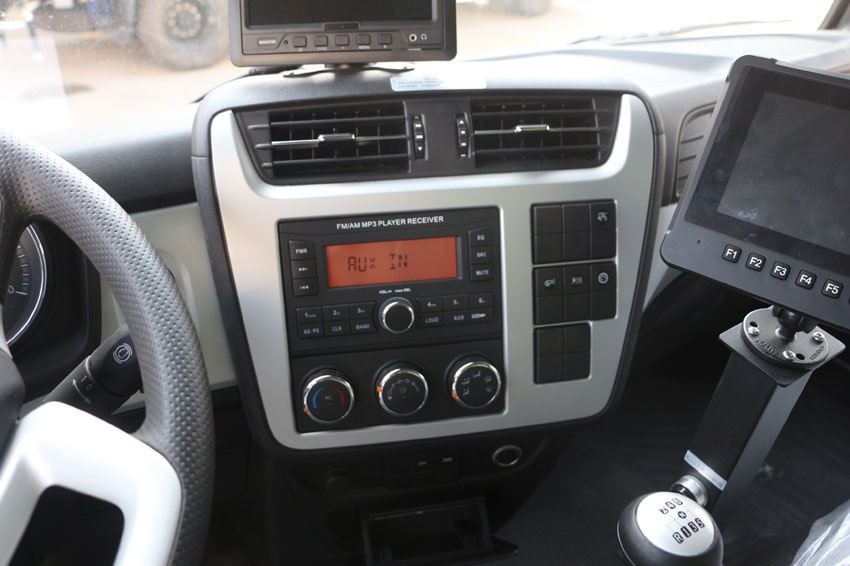

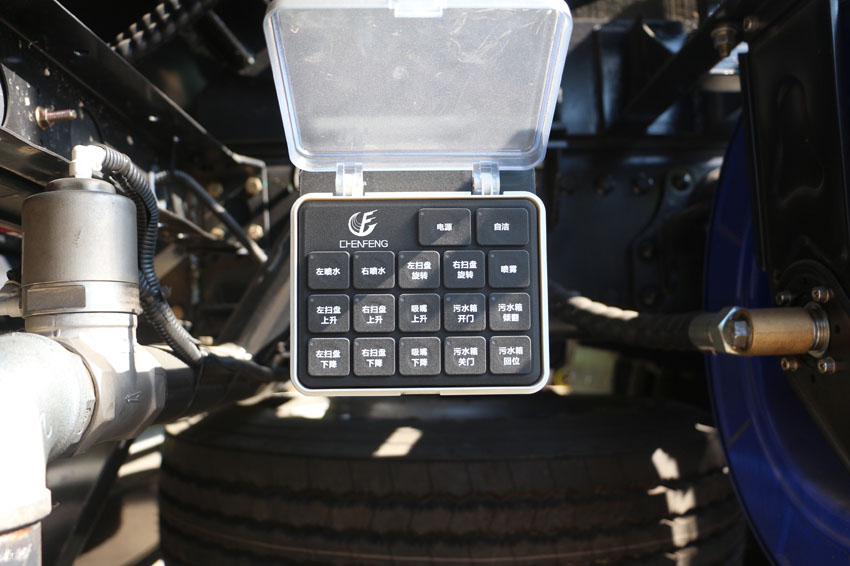

帶2個中置掃盤，康明斯170馬力副發動機；大力馬達；德國高壓水泵（前沖/側噴/中噴/后噴霧（不銹鋼噴嘴）/側沖洗水槍/垃圾箱自潔裝置）；萬向高壓路沿清洗；臺灣液壓閥組；威龍低壓泵（前沖）；4mm不銹鋼垃圾箱；不銹鋼水箱；不銹鋼高壓管路；雙層不銹鋼吸塵筒；德國控制器；美國傳感器；尾部箭頭燈；機油、垃圾箱、水箱均帶防溢或低位報警裝置；倒車及洗掃狀態室內監視器；倒車防撞自動保護裝置；檢修安全保護裝置；掃刷臂轉動機構使用高新耐磨工程隔套，免打黃油；20m高壓沖洗卷盤。集成式運動控制器，一鍵電腦控制。
| 產品名稱 | 東風天錦洗掃車 | |||
|---|---|---|---|---|
| 底盤型號 | DFL1160BX1V | |||
| 軸距 | 5000 mm | |||
| 前/后懸 | 1430/2150 mm | |||
| 發動機型號 | 底盤發動機 |
ISD210 50；ISD190 50；ISD180 50；EQH180-52； EQH180-53；ISB180 50；ISD270 50 |
||
| 副發動機 | B170 | |||
| 發動機額定功率 | 底盤發動機 | 155；144；132；132；132；132；198 kW | ||
| 副發動機 | 125 kW | |||
| 爬坡角 | 30% | |||
| ***小轉彎直徑 | ≤16m | |||
| 排放 | GB3847-2005,GB17691-2005國V | |||
| 加速行駛車外噪聲 | ≤84dB（A），滿足噪聲二階段要求 | |||
| 車速 | 98 km/h | |||
| 接近角 | 20° | |||
| 離去角 | 13° | |||
| 制動距離 | ≤10 m | |||
| 質量參數 | 整備質量 | 11350 kg | ||
| 總質量 | 15800 kg | |||
| 尺寸參數 | 外形尺寸（長×寬×高） | 8580×2490×3100 mm | ||
| ***小離地高度 | 230 mm | |||
| 高壓清洗 | 清洗速度 | 3~20 Km/h | ||
| 清洗寬度 | 3.5 m | |||
| 清洗水壓力 | 10 MPa | |||
| 水泵流量 | 154 L/min | |||
| 吸掃作業 | 清掃效率 | ≥95% | ||
| 吸入粒度 | 110 mm | |||
| 吸掃寬度 | 3.5 m | |||
| 清掃能力 | 70000 m³/h | |||
| 碟形盤刷外伸尺寸 | ≥400 mm | |||
| 吸掃行駛速度 | 3-20 km/h | |||
| 罐體 | 水罐額定容量 | 9 m³ | ||
| 垃圾箱 | 垃圾箱額定容量 | 7 m³ | ||
| 卸料門開啟角度 | ≥50° | |||
| 液壓系統 | 型式 | 開式、電氣控制 | ||
| 主要元件 | 齒輪泵、液壓馬達、液壓缸、電磁閥 | |||
| 系統壓力 | 16 MPa | |||
| 液壓油箱容量 | 60 L | |||
| 油溫 | 60 ?C | |||
| 電氣系統 | 型式 | DC24 V、PLC編程控制系統 | ||
| 電壓 | 24 V | |||
| 蓄電池 | 24 V（2只12 V串聯） | |||
| 高壓水系統 | 型式 | 柱塞泵 | ||
| 型號 | 德國PF36 | |||
| 系統壓力 | 10 MPa | |||
| 轉速 | 1150 r/min | |||
| 水閥型式 | 液控高壓球閥 | |||
| 水閥壓力 | 7 MPa | |||
| 噴嘴型式 | 高壓洗滌型 | |||
| 水濾器 | 濾網式 | |||
| 灑水系統 | 主要部件 | 電動隔膜泵、水濾器、噴嘴等 | ||
| 低壓水系統 | 型號 | 威龍60/90，50/110 | ||
| 流量 | 60，50 m3/h | |||
| 揚程 | 90，110 m | |||
| 掃盤裝置 | 型式 | 中置兩個掃盤，液壓馬達驅動，轉速可調，可獨立控制，具有自動避讓功能 | ||
| 掃盤直徑 | 850 mm | |||
| 掃盤速度 | 高：110 中：80 低：50 | |||
| 掃盤角度 | 前傾：4-6度 外傾：4-7度 | |||
| 吸盤 | 型式 | 雙吸口，液壓控制，彈簧懸浮。 | ||
| 吸口直徑 | 180 mm | |||
| 吸盤寬度 | 2400 mm | |||
| 側噴桿 | V型噴桿，具有自動避讓功能 | |||
東風天錦洗掃車產品功能特點
1、工作原理

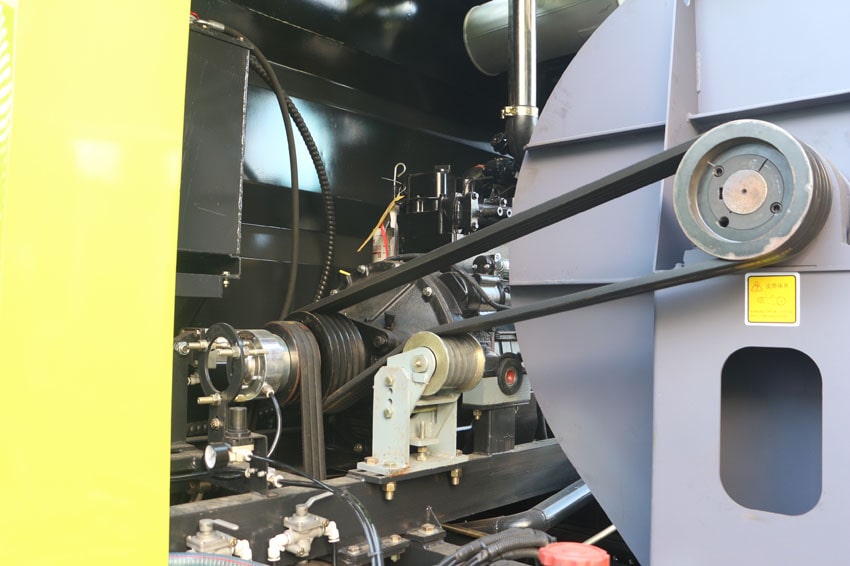

清掃：副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃至洗掃車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流，在氣流的作用下，垃圾吸入吸嘴，并進入垃圾箱中。底盤發動機驅動洗掃車向前行走，掃至吸嘴前方的垃圾不斷進入到吸嘴中，并源源不斷地被吸到垃圾箱中，實現路面清掃。
洗掃：清掃作業裝置工作的同時，副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路控制閥等分別輸送到吸嘴內噴水桿和左、右噴水桿，各噴桿上裝有多個特制的不銹鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于3.5m的U形水刀，直接沖洗路面，沖洗路面后的水被吸回到垃圾箱中，實現路面洗掃。
路沿和路沿石立面洗刷：利用掃盤的左或右立掃，左或右噴桿上的路沿石清洗噴嘴，選用左或右洗掃作業模式進行洗掃作業，就可對左或右路沿與路沿石立面進行洗刷作業。

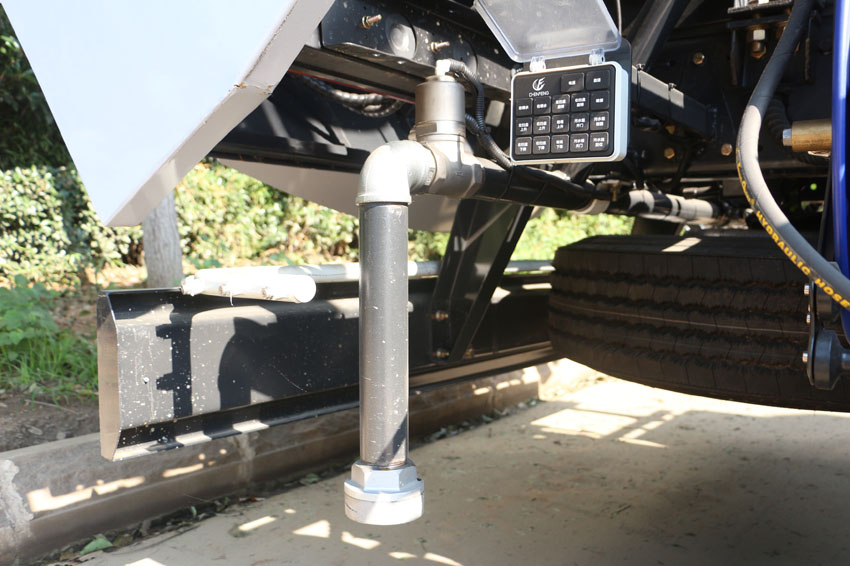

后噴霧：在洗掃車后部垃圾箱下方配有噴霧噴桿，噴霧噴桿上裝有多個噴霧噴嘴。啟動副發動機和高壓水泵，打開后噴霧開關，啟動底盤車前行，就可進行噴霧降塵作業。
低壓沖洗：利用離心水泵的低壓力、大流量對路面進行沖洗作業，作灑水車用。
