抑塵灑水車介紹說明-抑塵車使用手冊
霧炮車與以往的灑水車不同，霧炮車的噴頭形似“大炮”，的是水霧，路過的行人有的形象的稱之為“大炮抑塵車”，也稱為霧霾治理車、霧霾抑塵車、城市綠化抑塵車、抑塵車、降霾車、遠程抑塵車、城市綠化抑塵車、環保除霾車、降壓除塵車等，整車具有灑水、抑塵、消防、噴灑等功能，樣樣在行，深受用戶歡迎。

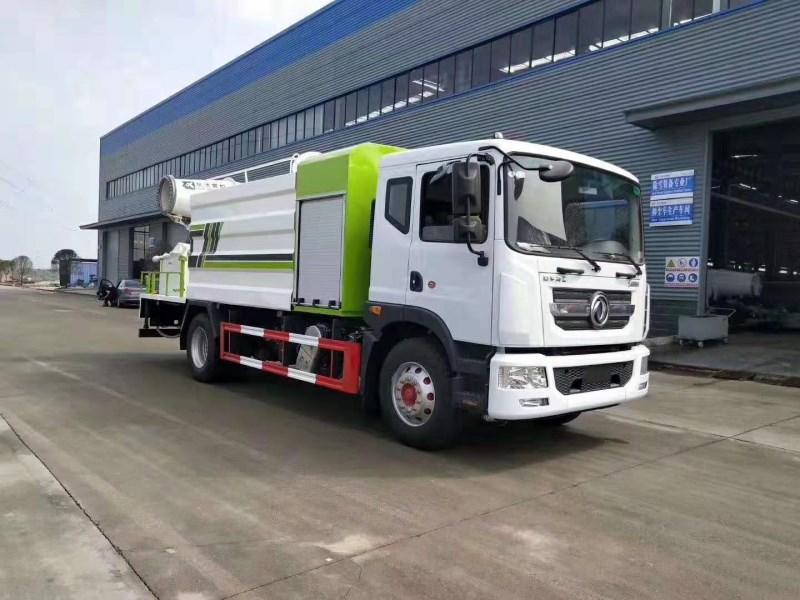

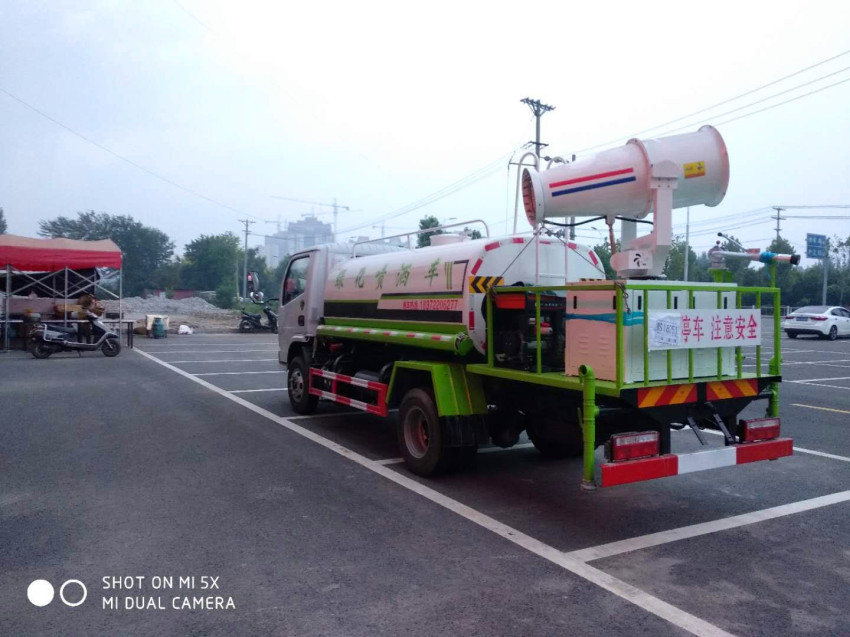

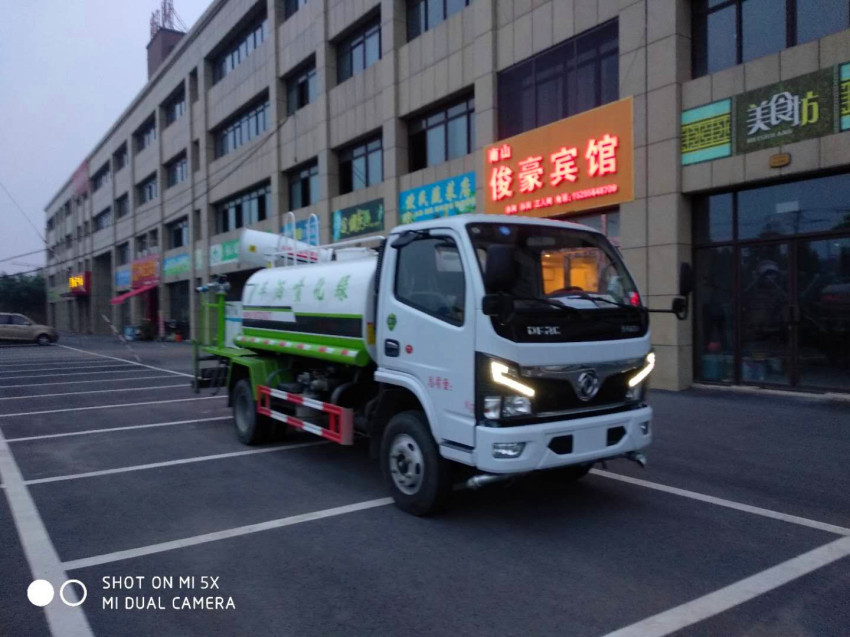

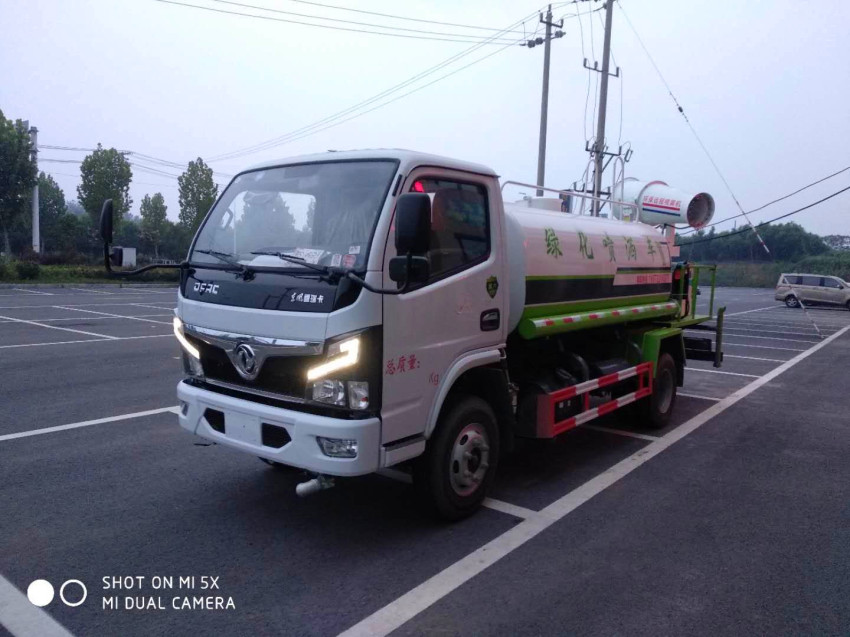

采用東風D6新一代多利卡原裝底盤，玉柴115馬力/朝柴102馬力/云內115馬力，國五排放發動機，3308軸距，5檔變速箱，7.00R16鋼絲胎，ABS，方向助力
風送式多功能抑塵車的特點：我公司生產的噴霧抑塵車集綠化灑水和噴霧抑塵于一體，主要用于治理霧霾、PM2.5、秸稈等空氣中的懸浮顆粒，是環衛部門、園林綠化、社區廣場、煤礦堆場、工業建筑等場地除霧霾壓塵的車型同時該車可用于道路沖洗、樹木澆灌、噴灑、溫水運輸、應急消防等。據悉，揚塵治理中作業公司采用雙車組合式立體交叉作業。通過治理前后實驗數據對比，輕度污染路段空氣中的PM2.5微粒含量在治理后2小時可20%以上，重污染路段可50%以上即式噴灑設備在配液站將噴灑液寫入儲液罐，自行到噴灑點,霧炮車的水霧對空氣中的塵埃有較強的穿透力，與飄起的塵埃時形成一種霧狀體是一種高射程，率,機動性好的新一代植保機械,配有噴霧裝置
大多利卡底盤，朝柴156馬力發動機，軸距3800 五檔變速箱，斷氣剎，ABS，，7.50R16輪胎。

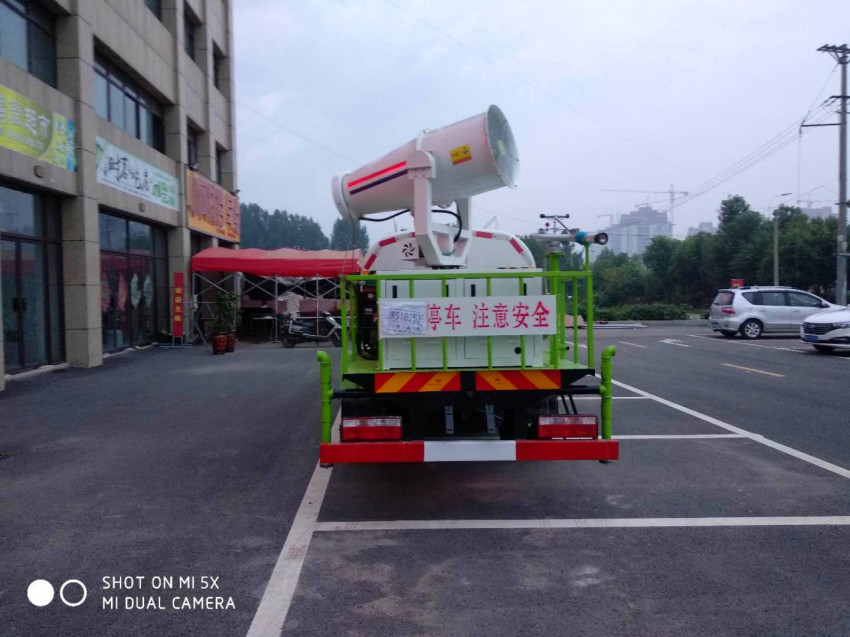

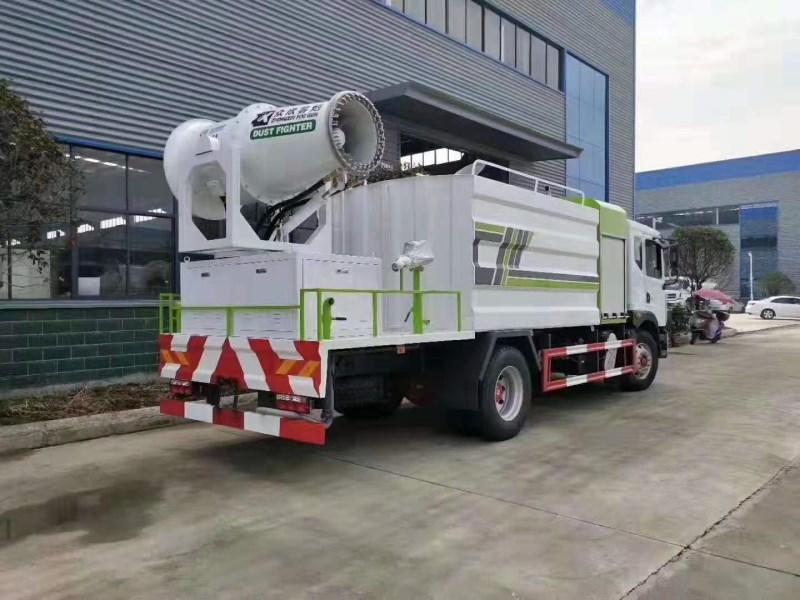

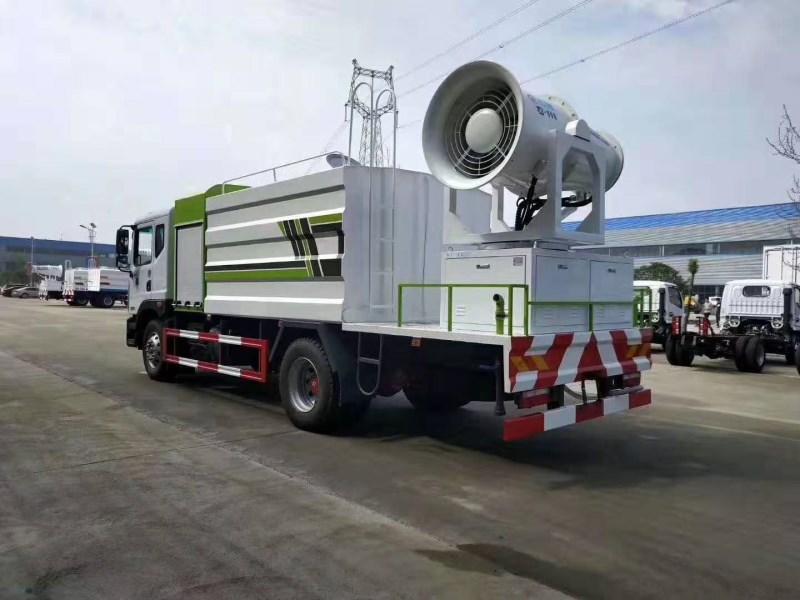

除塵霧炮產品特點：操作靈活，使用可靠，遙控和人工控制操作，可隨意控制調節水平噴霧角度； 抑塵車和普通灑水車大的區別，就是后方多了一個長1米多、直徑1米多的圓筒形霧炮裝備，其原理大致是前端120個小噴嘴中的水，方大功率風扇，吹到100多米遠。廠家介紹，該霧炮可連續噴霧，也可間歇式打霧炮；可根據工況調節霧粒度，也可遙控噴霧機左右和上下俯仰，其中左右幅度220度，上下幅度35度，大覆蓋面積達到2.76萬立方米。
抑塵灑水車介紹說明-抑塵車使用手冊

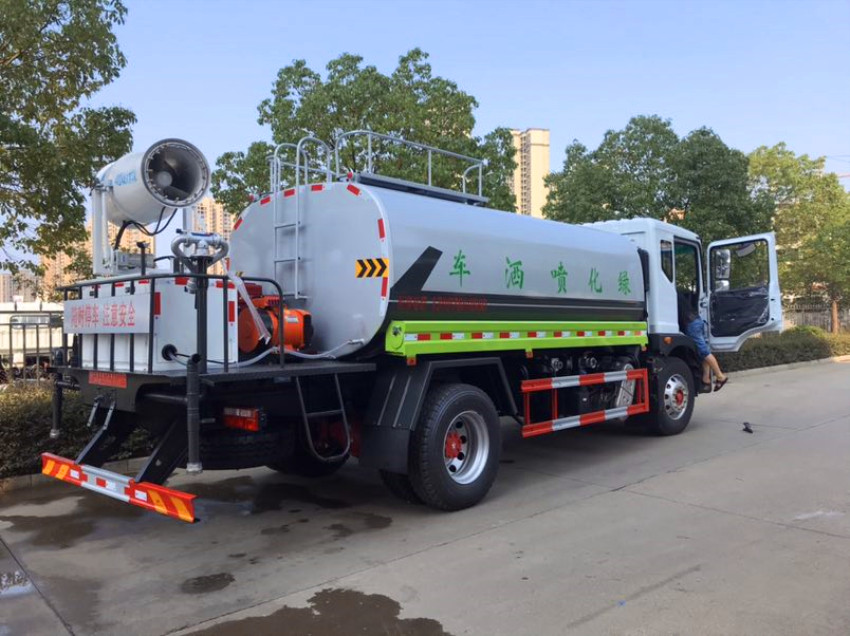

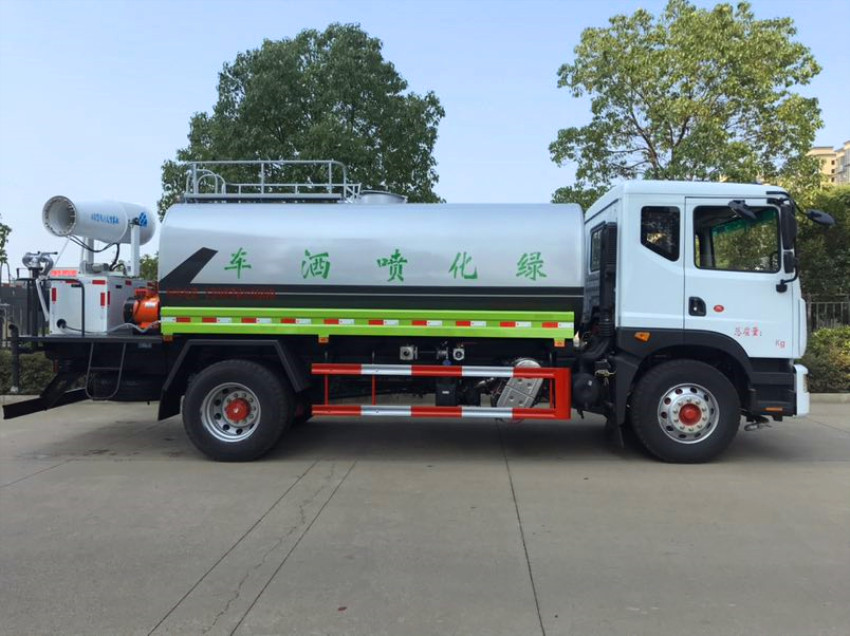

正宗國五老款東風145底盤，3950/4500軸距，160馬力/180馬力可選，8-12立方水罐，可選加裝噴霧機射程可選60米/80米/100米
霧炮車是城市空氣凈化中的一種，采用新型技術(運動Brownian Diffusion)AOB?技術來治理大氣污染，是續TVOC空氣凈化技術和HEPA過濾技術后更先進、更科學、能耗更低、凈化效果顯著的新型技術產業，其原理是噴霧產生的微粒來空氣中的粉塵，從而產生固塵。

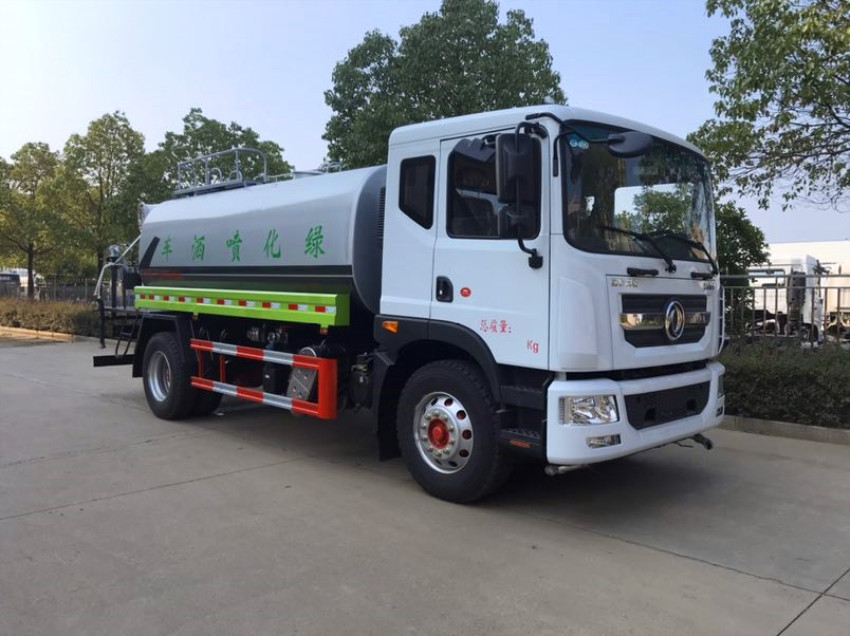

光電檢測在列車鉤檔間發出給PLC，控制步進電機或伺服電機通過傳動連接裝置遮擋滾筒實現停噴和噴灑作業。列車完全通過時，裝置停止噴灑。 底盤采用東風天錦國五底盤，康明斯180馬力發動機，6檔變速箱，9.00鋼絲胎帶備胎，ABS，行駛記錄儀，有環保，有免征，整車不超重不超尺寸。上裝配置：罐體容積11噸，罐體為方形罐，罐體內部做防腐，主管路鍍鋅，室內控制前沖后灑四個進口球閥，工作平臺，采用杭州威龍60/90大流量水泵，消防接口可自流，音樂喇叭，60米噴霧機組。
水泵工作原理
灑水泵工作前，泵內的液體存量必須高于泵軸，因此泵進口處必須接一個向上彎的彎管再接一個水平管和快速接頭，快速接頭中心線必須高于泵軸中心線300毫米；進口管路系統必須保證不漏氣；吸水管的吸入頭必須浸沒于水下，以免空氣吸入水管；出口管道與泵出口連接時必須保證直管長度≥200毫米后再接彎管。
灑水泵采用外混式自吸結構，泵內應存有適量的液體。泵啟動后，葉輪旋轉，葉輪進口處形成負壓，吸入管路中的氣體與泵內液體混合，通過壓出室進入氣液分離室。由于氣液的比重差，氣體從液體中分離出來，從出口管中排出，液體在氣液分離室中下沉，經多次循環，直到吸入管內的氣體排凈而充滿液體，完成自吸過程，泵開始正常輸液。
灑水泵可起到吸水和加壓排水功能，自吸泵可將池塘的水直接吸入罐體內，也可直接從城市街道的消防栓上連接注水，吸入罐體內進行灑水作業。
抑塵灑水車介紹說明-抑塵車使用手冊
用戶操作指南
1.對水源的要求
當灑水車?yán)煤訙稀⒊靥磷鳛樗磿r(shí)，注意吸水管端部全部沒入水中。為避免吸入石塊或較多的泥沙、漂雜物，吸水管端部一般設有過濾裝置，吸水時嚴禁將過濾裝置拆下。如果水源較淺，需要事先將吸水處挖深一些，以保證不含有雜物及不進空氣。不同灑水車的水泵對水源的要求是有區別的，清水泵要求水中不能有雜質，濁水泵則要求水中不能有石塊和過多的泥沙。
抑塵灑水車介紹說明-抑塵車使用手冊
加引水
離心式水泵每次吸水前，必須向水泵內加入一定量的引水，加完后必須關閉加水口。自吸式水泵**次使用時，需要加引水，以后則不必再加引水。
3.進水管必需要真空
吸水時進水管系統必須保持一定的真空度，才能將水吸入箱內。進水管系統務必要密封可靠，軟管不能破損，硬管不能有裂紋，否則將產生漏氣現象，也就造成吸不上水的情況。
4.停車掛檔
灑水車無論是在吸水前，還是在灑水前，取力裝置掛檔都必須在停車時進行。
抑塵灑水車介紹說明-抑塵車使用手冊
5.冬季放水
冬季來臨前，應將水泵和水管內的水放空，以防凍裂。中國北方一般嚴冬不再施工，故在施工結束后，就立即將水泵及水管內的水排空，以防后患。
6.灑水注意事項
灑水車前噴頭位置較低，靠近地面，噴灑壓力較大，可用于沖洗路面；后噴頭位置較高（灑水車后噴頭一般左右各安裝一個），灑水面較寬，可用于公路施工灑水，使用后噴頭時，應將前噴管關閉；使用可調噴頭灑水時，灑水寬度可根據需要調整。灑水寬度越寬，中間重疊量越少，灑水密度越均勻。
抑塵灑水車介紹說明-抑塵車使用手冊
7.潤滑與緊固
在使用過程中要定期潤滑傳動總成各潤滑點，經常緊固聯結點，以保證正常使用。
8.定期排污
灑水車貯水箱設有排污管，該管的進口為水箱的**點。經過一段時間的使用，應定期打開排污管開關，將罐內積存的雜物排除，直到水變清為止。
日常維護與保養
（1）汽車底盤和配套泵的維護保養按相應的使用說明書進行。
（2）車輛使用前應按汽車使用說明書的要求進行磨合。
（3）長途轉場托運時，車輛前后左右應有固定防滑裝置，且四周留有200mm以上空隙，若自行轉場時一般應將前噴嘴和后灑水器卸下以防松動丟失。
（4）經常檢查各出液孔、口有無堵塞現象，發現雜物堵塞時應及時清理干凈。
（5）每班作業完畢，應清洗油污、管路卷放整齊，清理現場，關門落鎖。
）車輛長期不用或冬天存放，應放盡罐體、泵內及管路內余水，存放時應停放在車棚內，擦試干凈，以避免暴曬雨淋。
抑塵灑水車介紹說明-抑塵車使用手冊
灑水車故障排除
|
可能出現的故障
|
原因分析
|
排除措施
|
|
水抽不上來
|
1、管路密封不嚴 2、濾水器入水太深 3、水泵抽真空不好 4、引水不足
|
1、檢查膠墊，調整密封墊 厚度，擰緊接頭螺絲。 2、深置濾水器 3、按水泵說明書進行故障排除 4、加足引水
|
|
灑水寬度不足
|
1、水泵轉速達不到額定值 2、噴灑角度不對 3、管路有堵塞或泄露現象
|
1、加足油門，提高發動機轉速至水泵轉速的額定值。 2、調整噴灑角度。 3、排除堵塞或泄露現象。
|
|
水泵噪音或振動
|
1、軸承間隙過大 2、齒輪間隙過大 3、齒輪箱缺油
|
1、參照泵說明書排除
|
|
球閥操縱失靈
|
1、氣缸故障 2、閥芯損壞
|
1、檢查電、氣路有否松動 2、更換球閥
|
可能出現的故障
原因分析
排除措施
水抽不上來
灑水寬度不足
水泵噪音或振動
1、參照泵說明書排除
球閥操縱失靈
1、氣缸故障 2、閥芯損壞
1、檢查電、氣路有否松動 2、更換球閥
抑塵灑水車介紹說明-抑塵車使用手冊
售后服務三包期內的產品：免費，終身。
1、：在所在地二汽東風技術服務站統一供貨,根據用戶要求由廠方直接發貨；
2、配件只收工本費,不加其他費用。產品底盤故障，請按底盤廠家在就近服務站。
