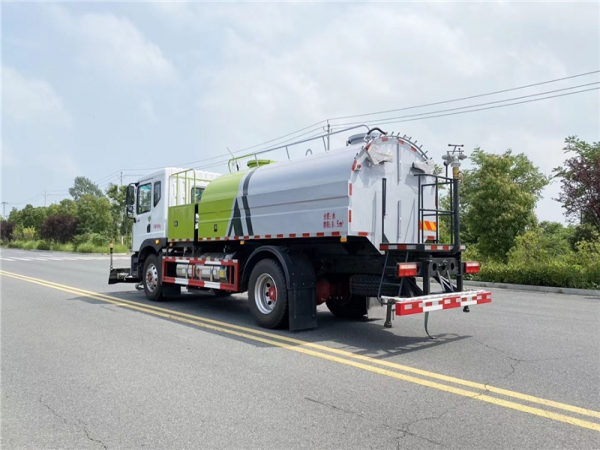

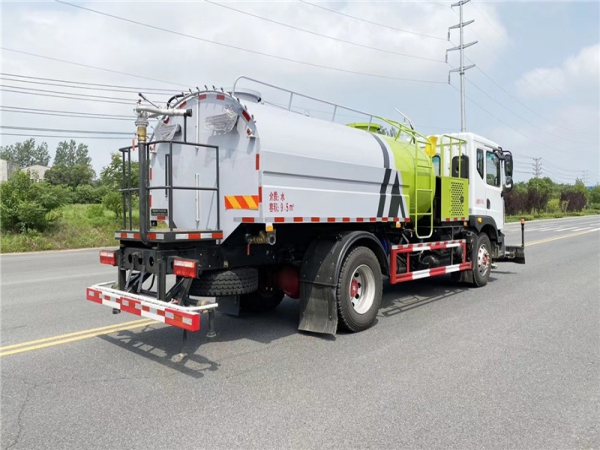

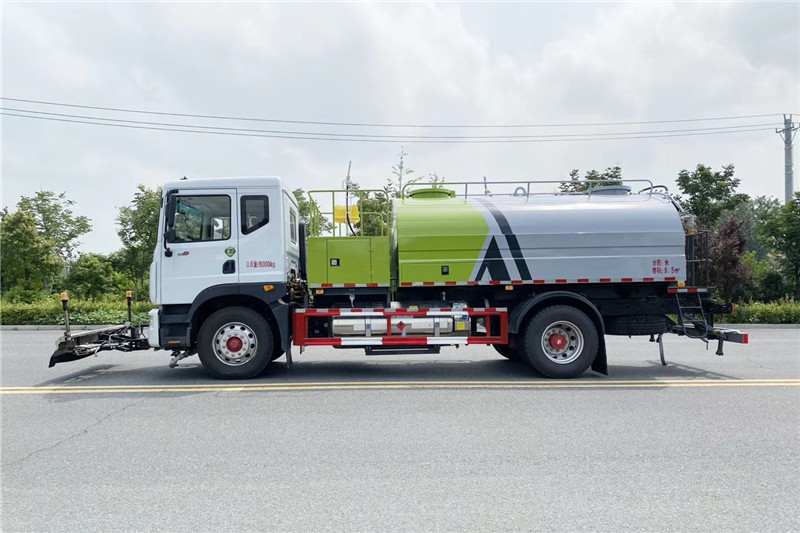

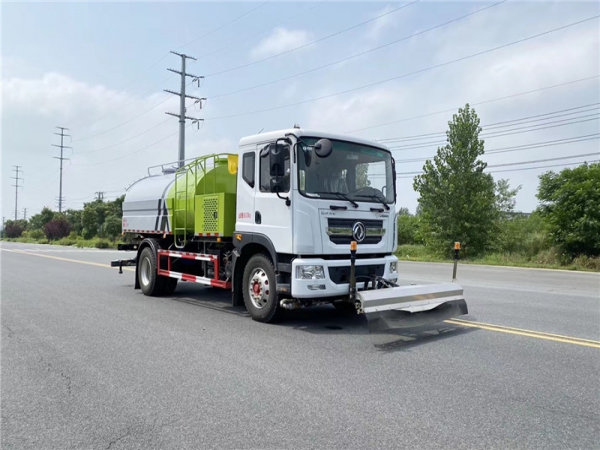

國六東風D9高壓灑水車圖片
一、底盤配置：多利卡D9（軸距4500）
東風D9排半駕駛室，康明斯B6.2NS6B210（210馬力），東風6擋變速箱，4.5T前橋，10T（德納）后橋，250雙層大梁，295真空胎，空調，中控鎖，電動門窗，斷氣剎，排氣制動。
東風D9排半駕駛室，玉柴YCS04200-68（200馬力），法士特6擋變速箱，3.9T前橋，8T（德納）后橋，250雙層大梁,10.00R20鋼絲胎，空調，中控鎖，電動門窗，斷氣剎，排氣制動。
東風D9高壓清洗車是一種雙發動機、雙水泵清洗車，是在標準二類底盤的基礎上，加裝高壓沖洗系統、低壓沖洗系統，由機械、液壓（氣路）、電器三部分合為一體的專用沖洗作業車。本車具有獨立的高、低壓兩套水路系統，為清洗車工作提供壓力水源。其工作原理是：利用高壓水泵產生的高壓水，經噴水架的高壓噴嘴噴出，利用高壓水流的動能，以高壓力、低流量的方式進行清洗，強力去污，高效節水，能將路面的陳舊污漬清洗干凈；或高壓水經左（右）角噴噴出，清洗路緣、人行道及護欄隔離區；使用高壓噴槍還可清洗路標、廣告牌、高架路等；噴霧系統具有強大的噴霧降塵、噴撒空氣消毒劑及調節空氣濕度功能。
高壓水泵由副發動機→傳動軸→皮帶傳動→電磁離合器→聯軸器驅動；低壓水路系統，采用雙級葉輪離心泵，效率高、灑水寬度大、水槍射程遠，低壓水泵由底盤變速器取力器通過傳動軸直接傳動。
本車的高壓水泵、噴嘴、高壓噴槍及關鍵的液壓、電氣原件均采用國際名牌產品，性能優良、工作可靠。
標準參數
|
汽 車 底 盤 |
底盤型號 |
EQ1185LJ9CDE |
|||||
|
發動機型號/功率 |
YCS04200-68 B6.2NS6B210 |
147kW 154kW |
|||||
|
燃油種類 |
柴油 |
||||||
|
副發動 機及傳 動系統 |
副發動機 |
型號 |
江鈴JE493G3 |
||||
|
額定功率 |
57kw/3600/r/min |
||||||
|
工作轉速 |
1500～1700 r/min |
||||||
|
電磁離合器 |
DLK1-40 |
||||||
|
聯軸器 |
TGLA9 |
||||||
|
高 壓 水 路 系 統 |
高壓水泵 |
型式 |
柱塞式 |
||||
|
品牌 |
德國品孚 |
||||||
|
型號 |
PT40 |
||||||
|
壓力 |
10 MPa |
||||||
|
轉速 |
800（900）r/min |
||||||
|
水閥 |
型式 |
氣控高壓球閥 |
|||||
|
壓力 |
10MPa |
||||||
|
噴水架噴嘴 |
型式 |
高壓洗滌型 |
|||||
|
角噴嘴 |
型式 |
高壓洗滌型 |
|||||
|
噴霧噴嘴 |
型式 |
細微霧化型 |
|||||
|
水濾 |
型式 |
濾網式 |
|||||
|
低壓水路系統 |
低壓水泵 |
型式 |
雙級葉輪離心式 |
||||
|
品牌 |
杭州威龍 |
||||||
|
型號 |
80QZB(F)-60/90；50/110（選用） |
||||||
|
揚程 |
90m；110m |
||||||
|
轉速 |
1480r/min |
||||||
|
水閥 |
氣控球閥 |
||||||
|
液壓 系統 |
型式 |
開式、電液控制 |
|||||
|
主要元件 |
齒輪泵、液壓缸、電磁閥 |
||||||
|
系統最高壓力 |
16MPa |
||||||
|
液壓油箱容量 |
65L |
||||||
|
|
|
|
|
|
|
|
|
技術參數
|
|
項 目 |
單位 |
參 數 |
備 注 |
|
|
作 業
性
能 |
噴水架清洗寬度 |
m |
2.5-3.5 |
噴水桿縮伸 |
|
|
噴水架偏角 |
(°) |
左右各30 |
|
||
|
工作 速度 |
低壓灑水 |
Km/h |
Ⅰ檔7:Ⅱ檔14 |
主發轉速1500r/min |
|
|
高壓清洗 |
Km/h |
3-15 |
副發轉速1700r/min |
||
|
高壓清洗能力 |
m2/h |
25000 |
車速8km/h |
||
|
最高清洗水壓力 |
MPa |
10 |
|
||
|
清洗水流量 |
L/min |
134 |
|
||
|
噴霧水流量 |
L/min |
134 |
|
||
|
低壓灑水流量 |
L/min |
600~800 |
|
||
|
低壓沖洗寬度 |
m |
≥24 |
|
||
|
灑水寬度 |
m |
≥16 |
|
||
|
水槍射程 |
m |
38 |
|
||
|
水罐容積 |
L |
9300 |
最大容積可達11方 |
||
|
行 使 性 能 |
最高車速（滿載） |
km/h |
90 |
|
|
|
最大爬坡角 |
(°) |
12 |
|
||
|
制動距離 |
m |
≤10 |
|
||
|
最小轉彎直徑 |
m |
＜16 |
|
||
|
質量 參數 |
整車整備質量 |
kg |
8940 |
基本型 |
|
|
最大總質量 |
kg |
18000 |
|
||
|
結 構 尺 寸 |
外形尺寸(長×寬×高) |
mm |
9850×2500×3090 |
運輸狀況(基本型) |
|
|
軸距 |
mm |
5000,4700,4500 |
|
||
|
接近角 |
(°) |
17 |
噴水架提升 |
||
|
離去角 |
(°) |
13 |
|
||
